Сфера применения, принцип работы и виды давильно-раскатных станков (ротационная вытяжка)

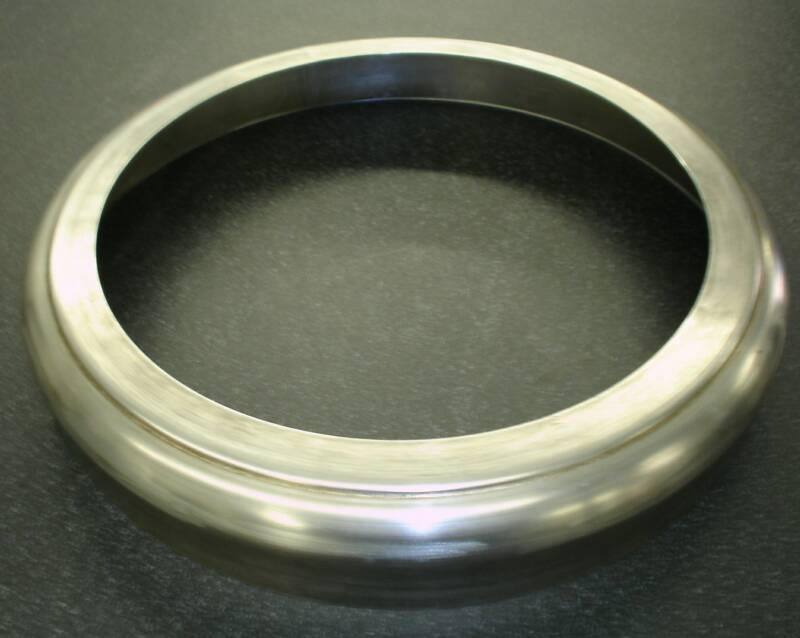

Ротационная вытяжка - метод обработки металла вращением за счет раскатки листового металла или полой заготовки (например - трубы) роликовым инструментом вокруг оправки. Данный метод применяется для изготовления полых цилиндрических изделий или изделий с переменным радиусом (выпуклых и вогнутых), например: колпаки, крышки, емкости, кольца, разнообразные конусы и т.д.

Ротационная вытяжка - один из самых древних способов обработки листового металла.

Давильно-раскатные станки (станки ротационной вытяжки) по принципу работы и типам сходны с токарными станками. Главным отличием является более высокая скорость вращения заготовки.

Давильно-раскатные станки бывают трех видов: ручные настольные и напольные, и станки ротационной вытяжки с ЧПУ (CNC).

Настольные давильно-раскатные станки (ротационной вытяжки)

Напольные давильно-раскатные станки (ротационной вытяжки)

Давильно-раскатные станки (ротационной вытяжки) с ЧПУ (CNC)

Принцип работы у всех видов станков ротационной вытяжки идентичен.

Наиболее распространенным типом инструмента явлется роликовый инструмент:

Также на ручных станках ротационной вытяжки для изготовления различных изделий применяются следующие типы инструмента:

На станках с ЧПУ используется инструмент следующего вида:

Для изделий нестандартной формы инструмент изготавливается индивидуально одновременно с оснасткой.

Основным преимуществом формовой обработки металла методом ротационной вытяжки является низкая стоимость оснастки в отличии от других видов обработки, таких как штамповка и т.д. Благодаря этому появляется возможность использовать давильно-раскатные станки не только при больших объемах производства, но и при единичном и мелкосерийном производстве в условиях малых цехов.

При обработке на ручных давильно-раскатных станках оснастку можно изготавливать из дерева!

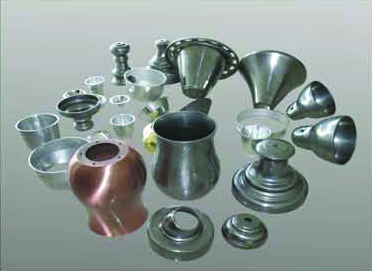

Виды продукции, выпускаемой с помощью технологии ротационной вытяжки (давильно-раскатных станков): изготовление металлический посуды, плафонов металлических светильников, емкостей, производство диффузоров вентиляции, в т.ч. сопловых вентиляционных диффузоров и т.д..
