Отбортовочный станок

Станок служит для загибания кромки высотой 7 мм на ровных или кривых частях металлического листа.

Станок служит для загибания кромки высотой 7 мм на ровных или кривых частях металлического листа. Чаще всего он используется при изготовлении боковых частей для фасонных труб четырехгранного воздухотехнического трубопровода. Кромку можно загнуть на внутреннем и внешнем радиусе.

Основные технические параметры:

Напряжение: 400 V
Потребляемая мощность: 0,37 kW
Скорость формовки: 5,3 m/мин.
Толщина обрабатываемого листового металла: 0,6 - 1,3 мм
Вес: 119/150 кг
Размеры станка (в x ш x д): 1 100 x 400 x 500 мм

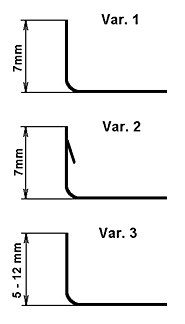

Существуют три основные модели станка.

При использовании Питсбургского соединения достаточно применить основное исполнение.
Для Schnapfaltz-соединения станок необходимо оснастить головкой для вырубки поз. 1. После загибания кромки в основной части станка необходимо засунуть заготовку в верхнюю головку, где осуществится необходимая вырубка.
Для производства закрытых круглых крышек станок может быть оснащен тележками поз.2 с быстрым выездом передней головки для легкого вынимания готового изделия. В этом исполнении станок дополнен раздвигающимся упором для высоты кромки в пределах 5 - 12 мм и вспомогательным роликом для автоматического образования радиуса.
